Montanti per telonati
PIANTONI MONOLEVA
L'Officina Carpentreia Vicentina propone nuove soluzioni nel campo dei montanti CURTAINSIDER:
La possibilità di poter installare, nella ormai famosa e affermata struttura EXTRATOP (Brev. VI99A000009), differenti meccanismi di aggancio alla base del montante.
I supporti del montante possono essere fissati meccanicamente oppure saldati alle longherine dei veicoli.
Leve di aggancio-sgancio del curtainsider in acciaio inox oppure zincate.
Tutti i montanti vengono costruiti in acciaio strutturale.
Vengono costruite, su misura, prolunghe normali alza-abbassa, oppure elastiche per sostenere il peso del montante, così da rendere meno gravoso il riposizionamento.
Tutti i materiali che costituiscono il piantone, vengono sottoposti a rigidi test di controllo prima di essere immessi in commercio.
I progetti vengono sviluppati tramite CAD tridimensionale per le simulazioni dei componenti
EXTRA TOP Brevetto VI99A000009

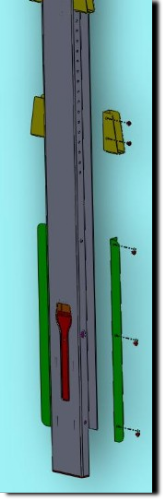

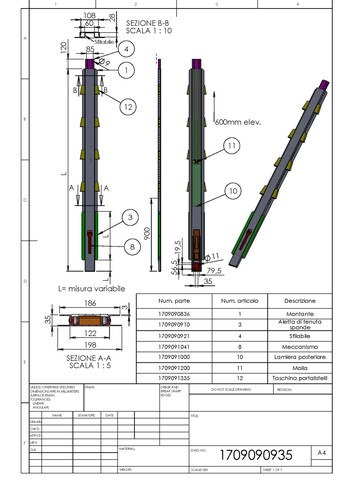

IL PIANTONE
La continua ricerca tecnologica dovuta alla necessità di soddisfare il mercato, ci ha portato a studiare e a realizzare nuovi sistemi di aggancio per centine mobili.
Questo dispositivo permette di posizionare in qualunque parte del piantone le taschine per il sostegno delle centine.
Il piantone può avere una lunghezza variabile tra 2500 e 3000 mm.; è possibile ordinare il piantone già a misura. E' corredato inoltre da un sovramontante (vedi foto) per l'ancoraggio alla sommità

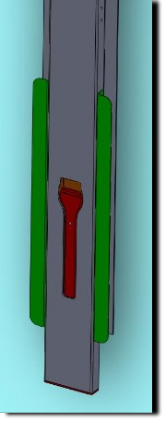

L'ANCORAGGIO INFERIORE
L' ancoraggio inferiore del piantone è stato studiato per ospitare il meccanismo RAFALE. E' possibile comunque adattarlo a tutti i sistemi presenti sul mercato. E' inoltre provvisto di due alette che servono per
contenere le sponde inferiori del veicolo e possono essere fisse (saldate) oppure rivettate.
La leva è zincata. L' ancoraggio al viecolo del le scontro può essere a saldare o ad imbullonare

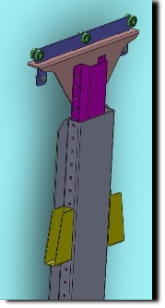

SOVRAMONTANTE
Il sovramontante ha la funzione di collegare il piatone e la parte superiore del veicolo. Può avere qualsiasi tipo di aggancio superiore tale da fissarsi agevolmente ad ogni tipo di carellino.
E' predisposto con molla interna che facilita la spinta verso l'alto del montante quando lo si deve agganciare al veicolo. Questo sistema permette di tagliare il montante, ove lo si ritenga opportuno, per poter fare diverse altezze, anche all' interno dello stesso veicolo
LA TASCHINA
E' predisposta per montare centine larghe 26-29 mm. per chi usa il tampone.
E' ancorata al piantone tramite rivetto struttorale.
Clicca sull'immagine per ingrandire
FOTO E DOCUMENTAZIONE DI VEICOLO ALLESTITO
In questa foto, si possono notare le forature longitudinali del montante dove poter posizionare la taschina
Apertura del piantone
SCONTRO AVVITATO CON 3 VITI SVASATE DA 10mm 10.8
Vista interna del montante: in queste foto si può notare come viene agganciata la taschina al montante.
La vite in acciaio inox non consente l'uscita della taschina dal montante
l meccanismo che viene utilizzato è di tipo monoleva (per centina alla francese) ed è completamente in acciaio inox.
Lo scontro viene avvitato al veicolo con tre viti MB
Si può avere il montante zincato, verniciato, cataforesi oppure in acciaio inox AISI 304.
La parte del meccanismo viene sempre montata dopo il trattamento richiesto.
Si possono notare le lamelle di contenimento sulle sponde, tutte le saldature sono interne
